工程項目概況
太原重工5MW察右中旗試驗風機工程場址位于內蒙古烏蘭察布市察哈爾右翼中旗境內,輝騰錫勒園區華電風電場內。察哈爾右翼中旗地處陰山北麓,內蒙古自治區烏蘭察布市中部,處于北緯41°6′~41°29′24″,東經111°55′45″~112°49′51″,總面積4190.2平方公里。境內交通便利,以旗政府所在地科布爾鎮為中心,距烏蘭察布66㎞,距自治區首府呼和浩特110㎞,距首都北京454㎞,距京包鐵路干線上的卓資縣50㎞。境內地勢平坦,平均海拔1700米左右。晝夜溫差大,年平均氣溫為1.3℃,年日照為3088小時,年降水量少而集中,平均為300毫米,無霜期100天左右。

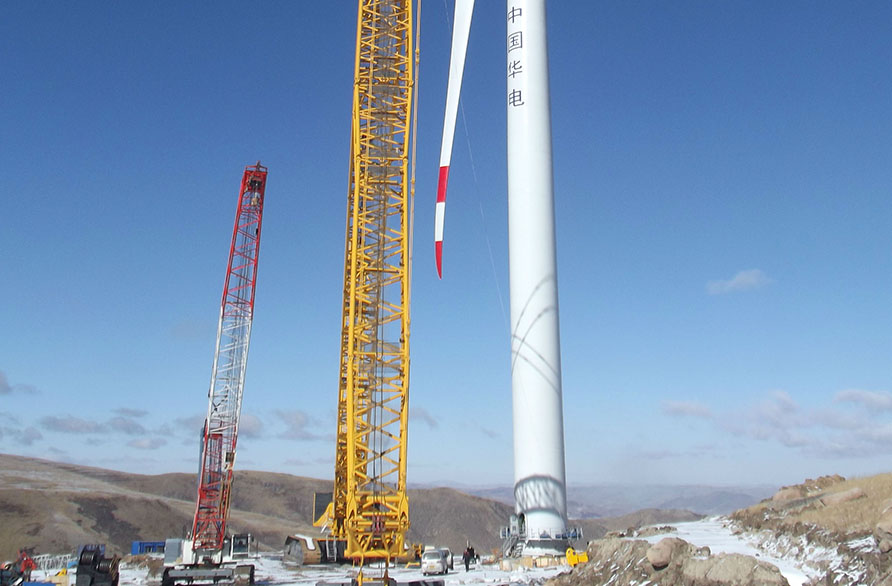

本工程為太重5MW試驗風機1臺,屬于板筏式擴展基礎,基礎采用天然地基。風機輪轂高度為95米,單片葉片長度為62米。選用太原重工生產的TZ5000/128型號風機,風機配備一臺箱式變壓器,風機電纜由內蒙古輝騰錫勒華電風電場48#風機終端塔連接電網。
風機基礎為鋼筋混凝土八角形獨立基礎,下層臺直徑25.1米,上層圓臺直徑10米,基礎底標高-3.70米(不包括150mm厚墊層)?;A混凝土強度等級C35,墊層強度等級為C15,鋼筋直徑≤20mm采用Ⅱ級鋼筋,直徑〉20mm 采用Ⅲ級鋼筋?;A環(重約40噸)位于基礎中心,高出地面860mm。單臺風機基礎混凝土方量大約1123.22m3,鋼筋約99噸,風機基礎為大體積混凝土。
工程參建單位:
(1)建設單位:太原重工股份有限公司
(2)監理單位: 山東恒信建設監理有限公司
(3)設計單位:北京國電華信誠電電力技術咨詢有限公司
(4)土建施工單位:中國十五冶金建設集團有限公司
(5)吊裝單位:山東海灣大型設備吊裝有限公司
